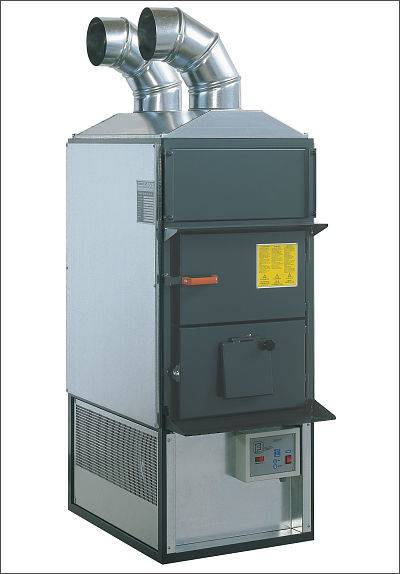

Generatore d'aria calda a legna con forno FABBRI F 28 - Norme CE
Generatori di aria principalmente utilizzati per il riscaldamento di ambienti industriali, non mancano pero' applicazioni nel settore civile e nei processi produttivi (essiccatoi e forni).La linea principale della produzione e' dedicata per l'impiego di combustibili solidi, in particolare biomasse provenienti da scarti industriali e forestali; di combustibili tradizionali quali gasolio e gas. Le varie tipologie di combustibile vengono combinate per far fronte alle diverse esigenze del mercato. I Generatori d'aria calda policombustibili di moderna concezione, sono adatti alla combustione di legna e tutti i combustibili solidi permessi dalla legge
Difende l'ambiente e risparmia energia
MANUTENZIONE: La manutenzione ordinaria consiste nell'asportare, aprendo lo sportello, le ceneri depositate. Una, due volte all'anno fare una pulizia generale anche dei tubi
CARATTERISTICHE COSTRUTTIVE:
Forno orizzontale in acciaio termico al cromo inox rinforzato con nervature.
Scambiatore a 2 o 3 giri di fumo.
Manto interno in lamiera lucida per intercapedine e isolamento.
Manto esterno in lamiera zincata.
Telaio in profilato verniciato.
Sportelli per caricamento con refrattario e griglie estraibili.
Pannelli con refrattario per pulizia tubi.
Ventilatori centrifughi a doppia aspirazione per mandata aria calda funzionanti a basso regime di giri e disposti su speciali sospensioni elastiche, azionati da uno o piu' motori elettrici.
Quadro elettrico di comando e controllo
termostato di regolazione
CARATTERISTICHE TECNICHE:
Grata di aspirazione aria
Griglia di appoggio scarti
Termometro indicatore temperatura aria
Bocche di mandata aria calda
Termostato accensione automatica aria
Sportello ispezione pulizia tubi
Sportello caricamento manuale
Sportello di controllo estrazione ceneri
Quadro elettrico
Gruppo di aspirazione aria
DATI TECNICI:
Larghezza mm. 550
Altezza mm. 1.400
Lunghezza mm. 920
Diametro Camino mm. 160
Tubi mandata aria calda 2 x diam. mm. 180
Plenum mm. 160
Lunghezza focolare mm. 500
Larghezza forno mm. 400
Altezza forno mm. 590
Combustibili: Legno - Trucioli - Torba - P.C. 3.500 Kcal/Kg.
Potenzialita' focolare Kcal/h 29.900
Potenzialita' convenzionale resa Kcal/h 25.000
Portata d'aria (a 15°) mc/h 2.200
Consumo combustibile P.C. 3.500 Kg/h 13
Potenza elettrica ventilatori HP 0,2
Potenza elettrica asp. fumo HP
Voltaggio motori V 220 monofasi
Superficie indicativa da riscaldare: mq. 100 / 150 - mc. 500
